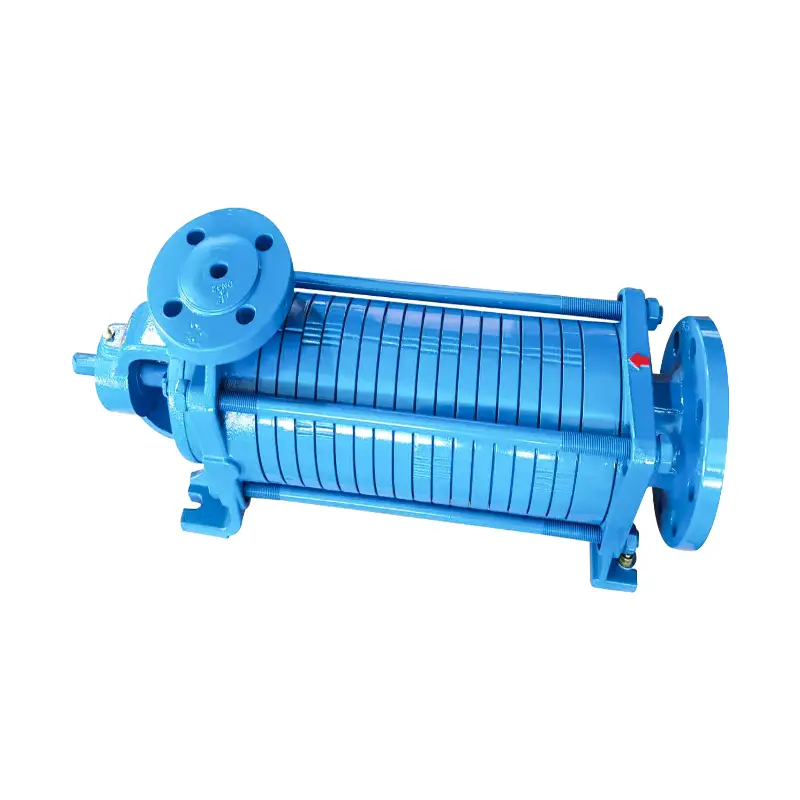

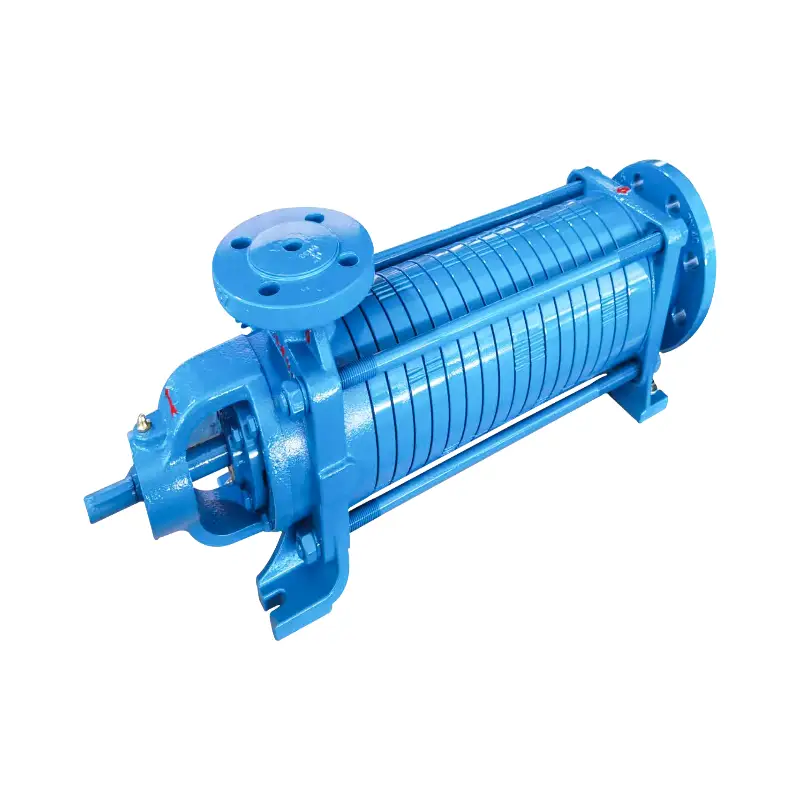

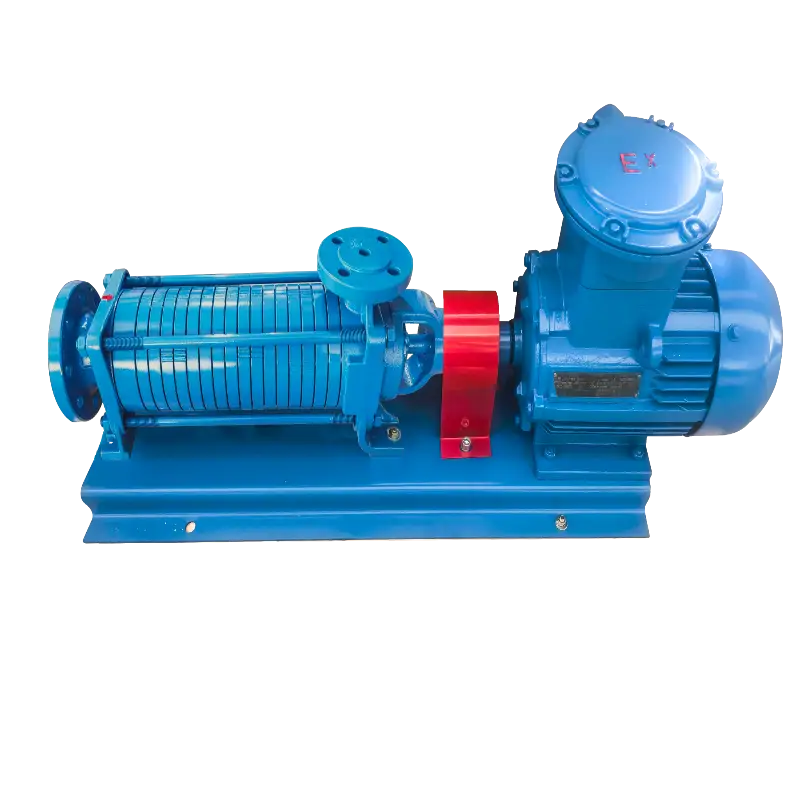

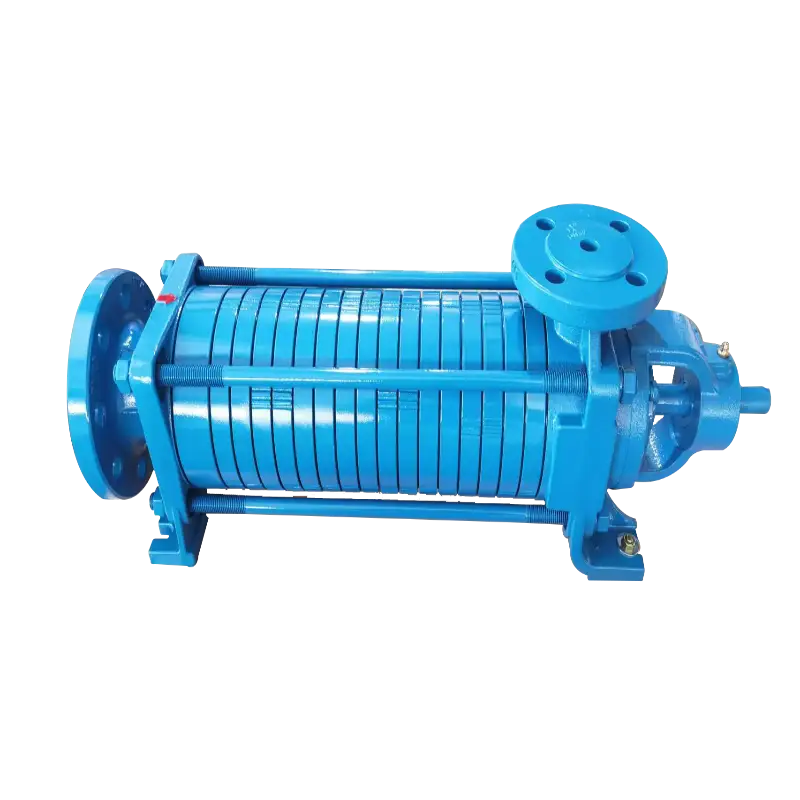

Această pompă multietajată GPL este o pompă centrifugă cu canal de curgere cu design orizontal și 8 trepte. Adoptă etanșare mecanică fără răcire externă. Echipată cu o turbină de precompresie la capătul de aspirație, această pompă cu mai multe trepte de gpl funcționează excelent în condiții de NPSH scăzut, oferind debit mare și presiune ridicată.
Pompa constă din patru componente principale: secțiune de susținere, secțiune de antrenare, rulmenți și componente de etanșare. Secțiunea de susținere este compusă din cadrul suport de admisie, cadru suport de ieșire, ansamblul manșon paletei de ghidare frontale, deflectorul paletei de ghidare, ansamblul manșonului paletei de ghidare, conectorul de ieșire, capacul și carcasa rulmentului - conectorul de ieșire folosește șuruburi de prindere pentru a prinde fiecare secțiune împreună pentru a forma camera de lucru. Secțiunea de antrenare constă din arborele de antrenare, rotorul din fața etajului, rotorul de cupru și cheia paralelă – arborele antrenează rotorul prin cheie pentru a genera forță centrifugă. Rulmenții includ rulmenți cu manșon cu palete de ghidare frontale, rulmenți cu manșon cu palete de ghidare și rulmenți cu rulare. Componentele de etanșare sunt alcătuite din inele O și etanșări mecanice.
Parametrul este după cum urmează.
|
Direcția de rotație |
În sens invers acelor de ceasornic când se confruntă cu capătul arborelui de transmisie |
|
Presiune maximă de lucru |
2,8 Mpa |
|
Viteză |
1450 rpm |
|
Putere |
5,5 kW, 380 V |
|
Temperatura ambiantă |
-20°C până la 60°C |
|
Etapă |
8 |
Această pompă cu mai multe trepte GPL are un design orizontal cu rotoare în 8 trepte, care oferă o înălțime mare și un debit mare. Etanșarea mecanică nu necesită un sistem suplimentar de răcire, simplificând instalarea și întreținerea. Turbina de precompresie de la capătul de aspirație reduce efectiv cerințele NPSH, asigurând o funcționare stabilă chiar și în condiții de aspirație proaste. Cu o structură compactă și o funcționare lină, această pompă cu mai multe trepte de GPL este potrivită pentru servicii grele continue.
Această pompă cu mai multe etape GPL este potrivită pentru umplerea buteliilor, pomparea GPL din rezervoarele de stocare supraterane și pentru încărcarea și descărcarea camioanelor cisternă. Se ocupă de o varietate de medii, inclusiv GPL, kerosen, motorină și alte lichide.
Î1: De ce nu funcționează pompa cu mai multe trepte de GPL?
A1: Verificați motorul și inspectați corpul pompei pentru blocare (obiecte străine sau șuruburi de legătură dezechilibrate).
Î2: De ce pompa cu mai multe trepte GPL vibrează puternic?
A2: Verificați alinierea dintre motor și pompă – verificați piulițele de montare și consistența înălțimii centrului.
Î3: Cum se remediază scurgerile de la pompa cu mai multe trepte de GPL?
A3: Verificați etanșarea mecanică (deteriorare sau înălțime incorectă – standard 2,5 mm±0,5 mm) și inspectați inelele O pentru uzură.
