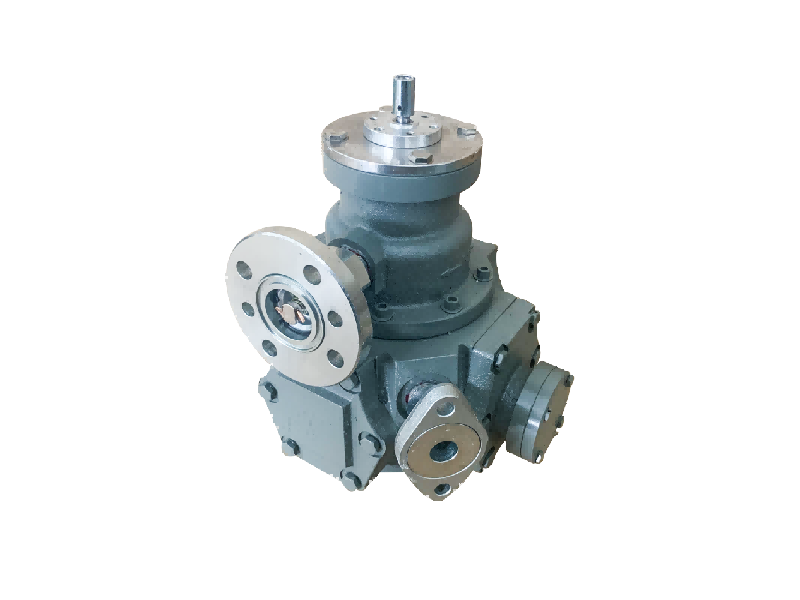

NucleulLPGFM1 Flowmetrueste o coajă cilindrică închisă. Învelișul instalat în interiorul unei rotații libere în jurul axei centrale a tamburului cilindric, tamburul de lama radială separată în trei sau patru camere de gaz independente (sau „găleată”). Fiecare cameră are deschideri de fante drepte în peretele interior (lângă axa centrală) și în peretele exterior (lângă carcasă): deschiderea interioară servește ca intrare în camera de contorizare a camerei și deschiderea exterioară servește ca ieșire a camerei. Carcasa LPGFM1 este umplută cu aproximativ jumătate din volumul de apă sau ulei de vâscozitate scăzută ca lichid de etanșare, astfel încât jumătatea inferioară a rotorului să fie scufundată în lichid. Această metodă de etanșare a lichidului este caracteristica cheie a debitmetrului, care înlocuiește etanșarea mecanică a debitmetrului volumetric tradițional și realizează o operație unică fără scurgeri.
Gazul de la intrarea debitului în fluxul de lucru este următorul:
Etapa gonflabilă: gazul mai întâi în curent într -o poziție specifică a camerei de gaz (cum ar fi o cameră). În acest moment, camera A a intrării interioare tocmai expuse la suprafața lichidă, iar intrarea conectată la gaz a început să umple camera A. În același timp, o altă cameră (de exemplu, camera B) este umplută cu gaz, iar deschiderile sale interioare și exterioare sunt sigilate de suprafața lichidă, formând un spațiu „găleată” închis - camera de contorizare. O a treia cameră (de exemplu, Camera C) își expune ieșirea exterioară la suprafața lichidă și începe să se prăbușească pe gaz până la ieșirea contorului.
Conducerea și rotirea: Pe măsură ce gazul continuă să umple camera A, cilindrul rotativ este supus unei forțe dezechilibrate conduse de presiunea de intrare și începe să se rotească în sens invers acelor de ceasornic în jurul axei sale centrale (direcția de rotație depinde de proiectare și este arătat în sens invers acelor de ceasornic în ilustrație).
În același timp, camera A se rotește spre poziția inițială a camerei B, iar deschiderile sale interioare și exterioare sunt sigilate de suprafața lichidă, formând o nouă cameră de contorizare. În acest fel, fiecare cameră suferă ciclul: inflația → formarea unei camere sigilate → evacuare → resetare prin imersiune.
Baza măsurării volumetrice: punctul cheie este că pentru fiecare revoluție a tamburului, un volum de gaz egal cu „numărul de camere × volumul camerelor individuale” trece prin contor. De exemplu, în cazul unui rotor cu patru camere, o revoluție se descarcă de patru ori mai mare decât volumul camerelor. Numărul de rotații ale cilindrului este transmis indicatorului de numărare externă (de exemplu, contor mecanic sau senzor electronic) prin mecanismul de angrenare, care poate adăuga cu exactitate volumul total de gaz care trece prin debitmetrul.
Fluxul de GPLÎn virtutea principiului său de etanșare a lichidului, o clasă unică de debitmetru volumetric care nu se scurge. Caracteristicile sale de eroare (cum ar fi liniaritatea, repetabilitatea) și altele se bazează pe etanșarea mecanică a debitmetrului volumetric (cum ar fi roata de brâu, membrana) are o diferență semnificativă, de obicei cu o precizie excelentă, o precizie de măsurare de până la 0,2 nivel la 0,5 nivel. Cu toate acestea, principiul funcționării aduce și limitări specifice:
Limitări ale intervalului de flux: Pentru a se asigura că lichidul poate fi sigilat eficient în camera de gaz și gazul poate fi descărcat fără probleme, fără a provoca fluctuații violente în nivelul lichidului sau la antrenarea lichidului, viteza rotativă a cilindrului rotativ nu poate fi prea rapidă. Acest lucru limitează direct debitul maxim măsurabil. Prin urmare, contoarele de debit LPGFM1 sunt adecvate în principal pentru măsurarea exactă a gazelor cu flux mic, utilizate în mod obișnuit în laboratoare, calibrarea standard a contorului, monitorizarea fluxului mic a proceselor speciale și alte scenarii.
Cerințe de compatibilitate a gazelor: gazul care trebuie măsurat nu trebuie să fie dizolvat în lichidul de etanșare din interiorul debitmetrului și nici nu poate avea nicio reacție chimică sau interacțiune cu lichidul de etanșare. Nerespectarea acestui lucru poate duce la erori de măsurare (de exemplu, lecturi de volum mic din cauza dizolvării gazelor), modificări ale naturii lichidului sau chiar deteriorări ale contorului. Selectarea unui lichid de etanșare adecvat (apă, ulei sau alt lichid inert) este esențială pentru măsurarea exactă a unui anumit gaz.
Alte considerente: contorul trebuie montat pe orizontală și nivelul lichidului trebuie menținut la marcajul specificat atunci când este utilizat. Modificările temperaturii ambientale pot duce la modificări ale volumului lichidului de etanșare și necesită atenție sau compensare. Deși sunt extrem de exacte, de obicei sunt relativ mari ca mărime și greutate și necesită o întreținere regulată a nivelului și curățenia lichidului.
În rezumat, fluxurile de GPL, cu precizia lor ridicată, fără scurgeri și principiu intuitiv, ocupă o poziție importantă în domeniul măsurării totale a volumului de gaze cu flux mic, dar trebuie să urmeze cu strictețe intervalele de flux aplicabile și cerințele de compatibilitate lichid sigilată pe gaz.
